RN8209C 锐能微RN8209C多功能防窃电交、直流单相电能计量芯片
产品分类:单项计量芯片 推荐指数: 锐能微RN8209C多功能防窃电交、直流单相电能计量芯片 ◆采用锐能微第三代计量技术,动态范围达到8000:1,温度系数仅为5ppm/℃ ◆真双路计量,支持直流计量。 ◆SOP16L绿色封装。 ◆支持UART通讯接口。 ◆支持软件校表,提高生产效率。 ◆广泛应用于各种电表、国家电网和南方电网智能电表、数显表。 订购热线:021-52970688
详细内容

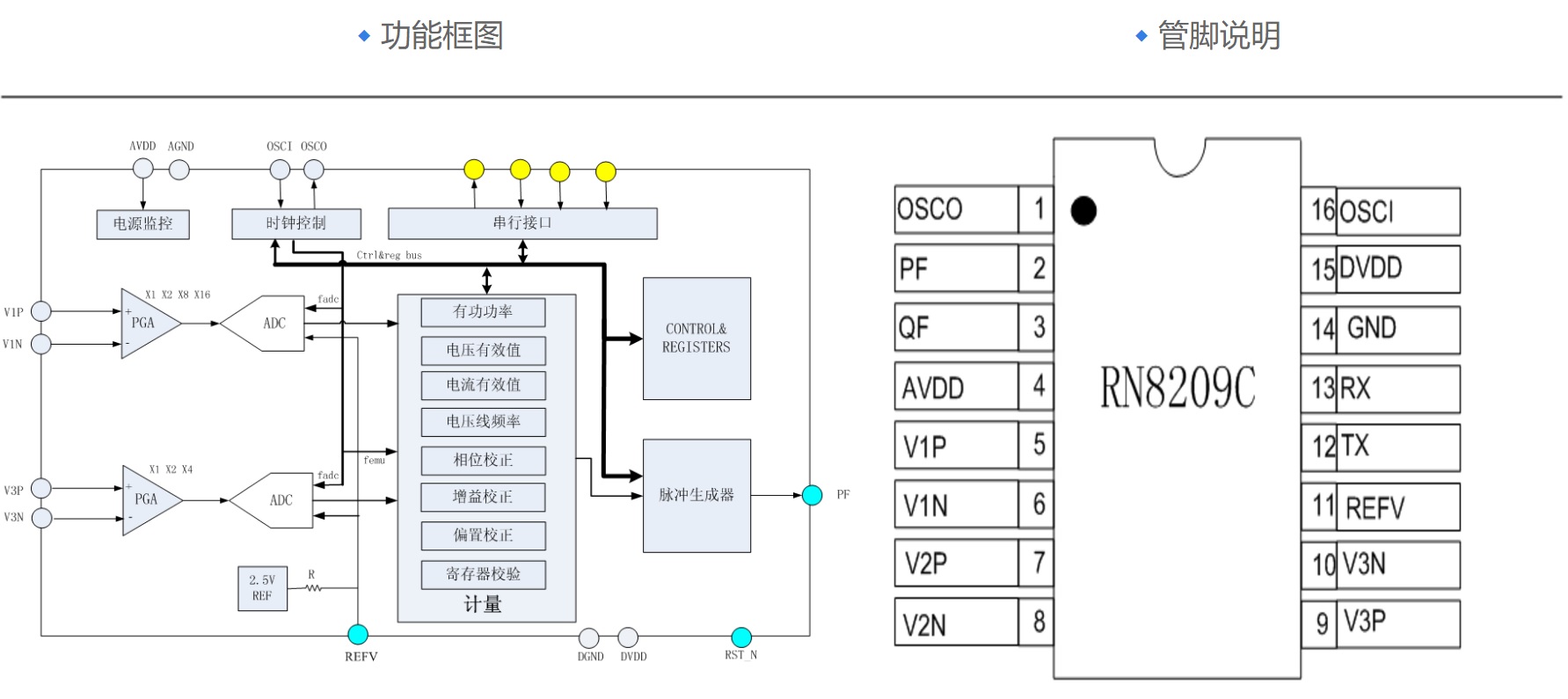

计量

 提供三路∑-△ADC

 有功电能误差在8000:1动态范围内<0.1%,支持IEC62053-22:2003标准要求

 无功电能误差在8000:1动态范围内<0.1%,支持IEC62053-23:2003 标准要求

 提供两路电流和一路电压有效值测量,在1000:1动态范围内,有效值误差<0.1%

 提供一路脉冲频率发生器,可用于对用户自定义功率进行电能量累加积分

 提供三路ADC的瞬时采样值

 潜动阈值可调

◆ 提供反相功率指示

 提供电压通道频率测量

 提供电压通道过零检测

 提供参考基准监测功能

软件校表

 电表常数(HFConst)可调

 提供增益和相位校正

 提供有功、无功、有效值offset校正

 提供小信号校表加速功能

 提供配置参数自动校验功能

提供UART接口

具有电源监控功能

具备电能寄存器定时冻结功能

UART的RX输入引脚同时具备管脚复位功能

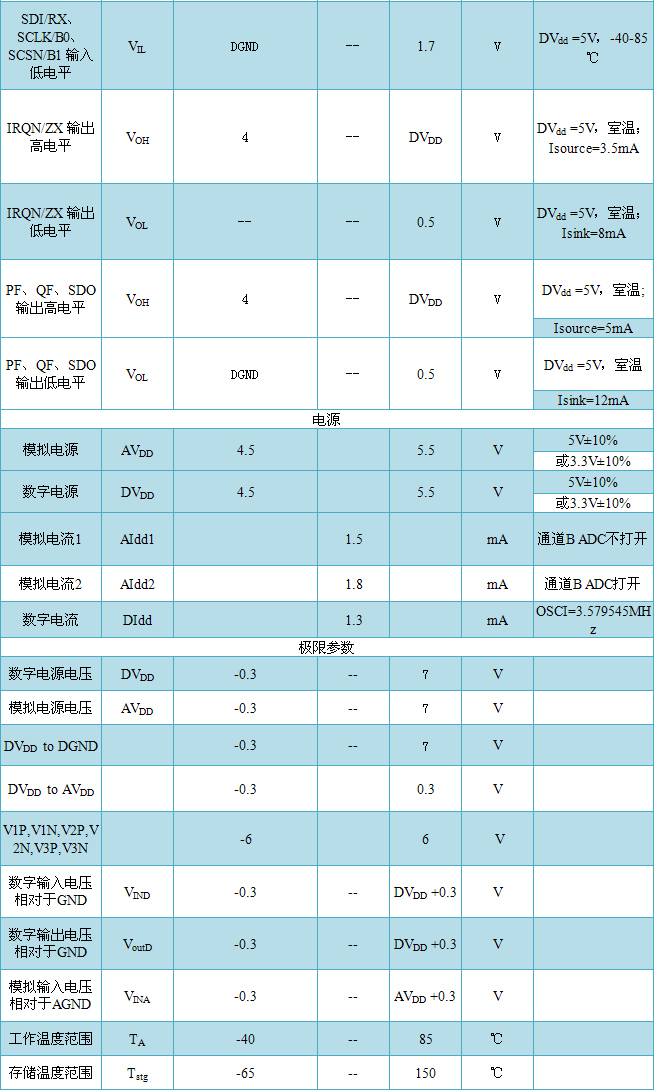

RN8209C +5V/3.3V电源供电,功耗典型值为15mW@5V、8mW@3.3V

内置1.25V±1% 参考电压,温度系数典型值5ppm/℃,最大15ppm/℃

采用SOP16L绿色封装



 能够测量有功功率、无功功率、有功能量、无功能量,并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等,可以实现灵活的防窃电方案。

 支持全数字的增益、相位和offset校正。有功电能脉冲从PF管脚输出,无功电能脉冲/用户自定义电能脉冲频率从QF引脚输出。

 提供串行接口UART,固定波特率4800,管脚复位与UART输入引脚RX复用。

 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。
